石灰石對輥制砂機屬于對原材料的中碎和細碎。其破碎方式為對輥擠壓式。對輥破碎機被破碎物料應為脆性，破碎后的物料形狀呈規則的片狀居多，被破碎物料的抗壓強度不超過60MPa，3級硬度。物料含水量超過6%會出現顆粒粘結。
石灰石對輥制砂機功能特點：該機是利用兩個軋輥相對轉動，將進入破碎腔的物料擠碎，再從兩軋輥間隙中通過進入接料斗。該設備破碎比大，出料粒度可調，工序少、生產效率高。具有外型美觀大方，結構緊湊，調節方便、粉碎出的試樣粒度均勻等特點，軋輥表面經特殊加工處理，不粘煤。分為光輥和齒輥兩種，供用戶選擇。對輥為碳結鋼經熱處理,硬度中等。本機設計結構合理，維修方便，操作簡捷。密封設計，無污染。
結構詳情：
石灰石對輥制砂機按輥子的特點可分為光輥破碎機和齒輥破碎機。光輥破碎機輥子表面光滑，靠擠壓破碎，兼有研磨作用，主要用于選礦廠硬度較大礦石的破碎。按輥子的轉速的不同，石灰石對輥制砂機可以分為快速石灰石對輥制砂機，慢速石灰石對輥制砂機和差速石灰石對輥制砂機。快速的圓周速度可達4-7.5m/s，慢速的為2-3m/s，差速石灰石對輥制砂機主要用來處理粘性物料，多為兩個轉輥直徑不同的對輥機。

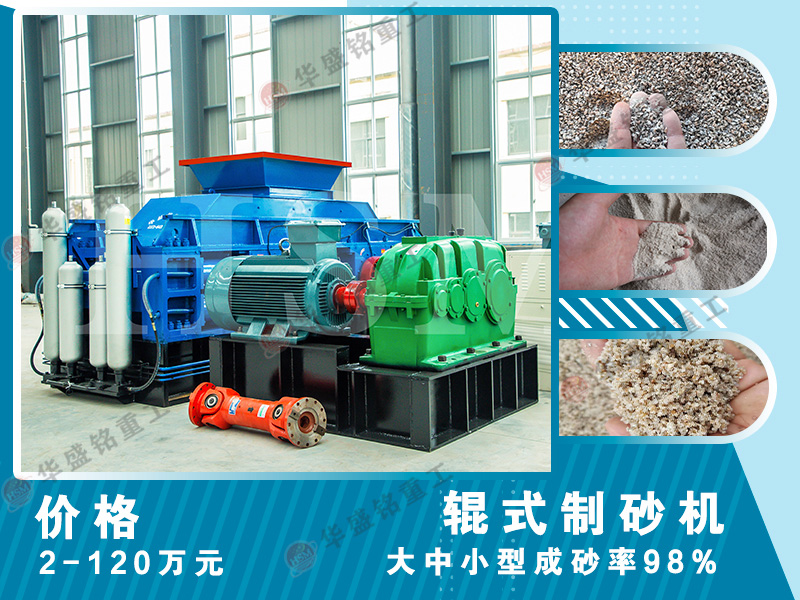

石灰石對輥制砂機主要由傳動裝置，機架，聯動機構，輥輪，輥輪支撐軸承，壓緊和調節裝置，機械彈簧裝置，破碎輥以及驅動裝置等部分組成。其中，機架由型風焊接而成，機架用鑄鐵鑄造，也可用型鋼焊接或鉚接。
石灰石對輥制砂機的破碎輥分為固定輥和可動輥。固定輥安裝在機架的固定軸承上。可動輥安裝在可動軸承上，可動軸承可以在固定于機架上的軸承座上滑動，利用彈簧將可動軸承壓緊。破碎輥由軸、輪轂和輪皮構成。電動機通過皮帶輪和傳動輪和傳動齒輪使固定齒輥轉動，利用連動他輪對使固定齒輥和可動齒輥相對回轉。破碎原料從上方給入，經齒輥軋碎后，從下面排出。破碎產物的粒度，由兩輥面之間的間隙決定。彈簧是保險裝置。當大塊物料或運載硬物料落到破碎腔中不能被軋碎時，齒輥受力增大，可動齒輥可以向左移動，通過可動軸承壓縮彈簧，增大兩個齒輥間隙以排出硬物，然后借彈簧的恢復力使可動齒輥回到原來的位置。驅動裝置是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。
